根据铂热电阻随温度变化时，KBJ402电压和温度的关系可谩计数据显示子VI.

   (1)从开始菜单中运行“National Instruments LabVIEW 8.2”，在“Getting Started”窗口左边的Files控件中，选择Blank VI建立一个新程序。

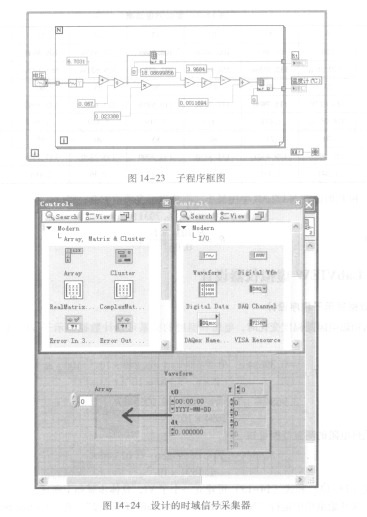

   (2)框图程序的绘制：图14-23所示为本设计子程序的程序框图。本设计关于数据的转换采用第二种方法设计程序框图，用这种方法设计的子程序在接口电路设计时，不必再考虑数据转换。考虑到数据输入( data)是关于时间和电压的2维数组，设计一个时域信号采集器，它由控制模板I/O模块里的波形函数经矩阵化而成，如图14-24所示。利用For Loop的自动索引功能，完成数组的转换。这里For Loop的自动索引是指使循环框钋面的数组成员逐

个依次进入循环框内，或者使循环框内的数据累加成一个数组输出到循环框外面的功能。这样数据类型的转换就可以直接在VI程序中完成，而不用从接口进行。
