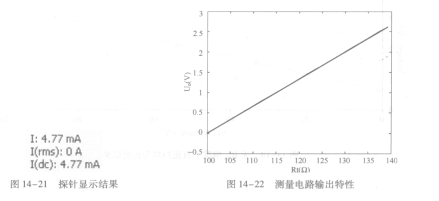

电路验证铂热电阻在实际使用时都会有电流流过，电流流过会使电阻发热，使电阻值增大， KBJ401为了避免这一因素引起的误差，一般流过热电阻的电流应小于6mA。在铂热电阻的连接回路添加测量探针，双击探针，在打开的属性对话框的参数选项卡下选择要显示的参数，如图14 - 20所示。打开电路仿真按钮，探针中显示的流过铂热电阻的电流为4. 77mA．符合要求，如图14 -21所示。

   最后对电路进行仿真，记录仿真数据可得电路的输出电压与铂热电阻的变化关系如图14-22所示，可以看出测量电路的输出线性度很好。

   实验数据处理

   从OoC开始到100℃，电路每变化5℃读一次数，得到表14-1所列的测量结果。
