在铂热电阻测温的整体测量电路中，Rw,用于基本放大电路调零，RW2用于调线性，RW3用于调节电压放大倍数。VD，为稳压值为10V的稳压二极管，AD7739BRU其最大直流电流为143mA。下面对电路进行分析，并确定电路的参数。

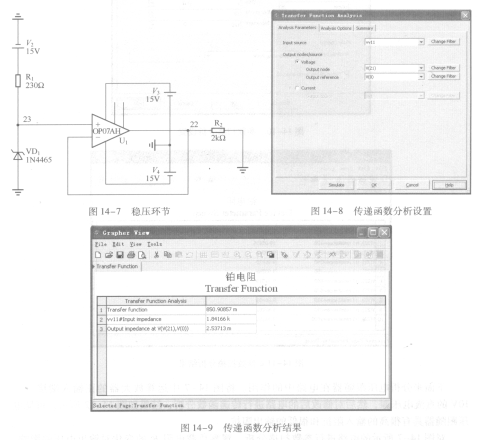

   稳压环节分析将图14-6所示的稳压环节的输出端接一个负载电阻，如图14 -7所示。为了确定这个负载电阻电阻值的大致范围，将与稳压环节相连的放大电路的输入端改接一个10V的直流源，然后对电路进行传递函数分析，其设置如图14-8所示。将新加入的直流源作为输入源（图中的vvll），电路的总输出端作为输出节点，接地端作为参考节点。传递函数分析的结果如图14-9所示，输入阻抗约为1.8kfl。

    图14-7稳压环节    图14-8传递函数分析设置
