变磁阻式传感器是基于将电感线圈的自感变化代替被测量的变化，从而实现位移、压强、荷重、G40N60UFD液位等参数的测量。本节介绍的互感式传感器是把被测的非电量变化转换为线圈互感量变化的传感器。这种传感器是根据变压器的基本原理制成的，并且其二次绕组都用差动形式连接，故又称为差动变压器式传感器。差动变压器结构形式较多，有变隙式、变面积式和螺线管式等，但其工作原理基本一样。在非电量测量中，应用最多的是螺线管式差动变压器，它可以测量1~ lOOmm范围内的机械位移，并具有测量精度高，灵敏度高，结构简单，性能可靠等优点。下面以螺线管式差动变压器为例，说明差动变压器式传感器的工作原理。

   工作原理

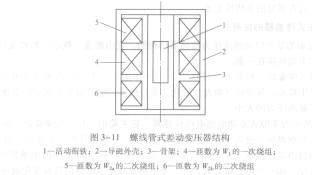

   螺线管式差动变压器结构如图3 -11所示。它由一个一次绕组，两个二次绕组和插入线圈中央的圆柱形铁心等组成。

   1-活动衔铁；2-导磁外壳；3-骨架；4-匝数为啊的一次绕组

   5-匝数为W2。的二次绕组；6-匝数为W2b的二次绕组

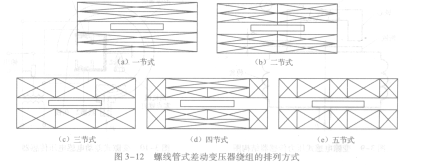

   螺线管式差动变压器按绕组的排列方式不同，可分为一节、二节、三节、四节和五节式等类型，如图3 -12所示。一节式灵敏度高，三节式零点残余电压较小，通常采用的是二节武和三节式两类。
