将图14-7中的R2设为1.82fl，然后对R，进行参数扫描，确定其取值。参数扫描AD7740YRMZ的设置如图14-10所示，将R，从lOfl,~ lkQ之间取10个扫描点，然后选择扫描直流工作点，输出节点为22点，扫描结果如图14-11所示。由图可知，R，应在120~ 230Q之间取值时，这样才能保证稳压二极管工作在稳压状态，最后取R．为200fl。

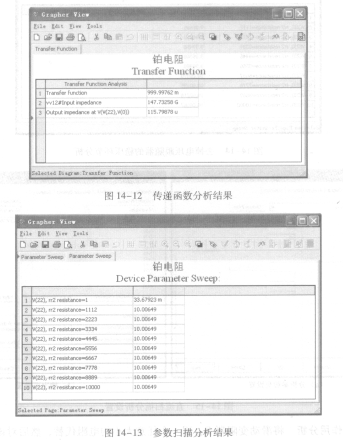

   下面来分析电压跟随器在电路中的作用。将图14 -7中运算放大器的正输入端接一个10V的直流电压源，然后对修改后的电路进行传递函数分析，结果如图14 -12所示，可见电压跟随器具有很高的输入阻抗和很低的输出阻抗。

   对图14-7所示的电路进行参数扫描分析，观察负载电阻R2的变化对输出电压的影响。使R2在lfl,~lOkfl之间均匀地取10个值，然后对输出节点22进行直流工作点扫描，结果如图14-13所示。将图14-7中的电压跟随器去掉，将负载电阻R2直接与稳压二极管稳压电路的输出端相连，然后仍按上面的设置对R2进行参数扫描分析，分析结果如图14 -14所示。

   比较图14-13和图14 -14可知，由于电压跟随器的输入电阻较大，流过R．的电流基本全部流向稳压二极管，且电压跟随器隔离了负载电阻变化对稳压二极管稳压电路的影响，所以加电压跟随器的稳压电路，在稳压范围内输出电压较稳定，且约等于10V。
