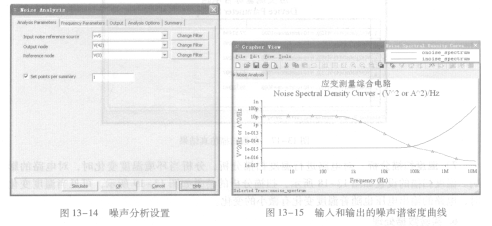

噪声分析设放大电路的输入端接lOOmV、50Hz的交流源，对电路进行噪声分析，MBR1535CT其设置如图13 -14所示。输入噪声参考源为接人的交流源，参考节点为接地端，观察输入和输出的噪声谱密度曲线，如图13 -15所示。

   图13 -14  噪声分析设置    图13 -15输入和输出的噪声谱密度曲线

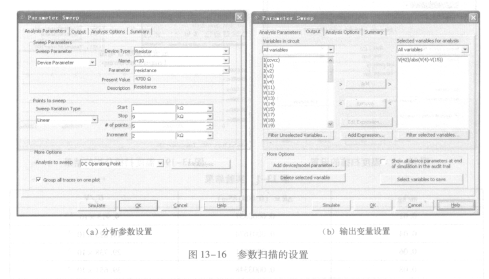

   参数扫描分析对电路进行参数扫描，分析当电阻值Rio变化时，对放大电路放大倍数的影响。参数扫描的设置如图13 -16所示。输出变量选择输出节点电压与放大电路两个输出节点电压之差的比值，即为该放大电路的放大倍数，仿真结果如图13 -17所示，可见差分运算放大器中间电阻的电阻值越大，放大倍数越小。
