反射检测式物体检测电路
发布时间:2014/11/11 12:06:39 访问次数:834

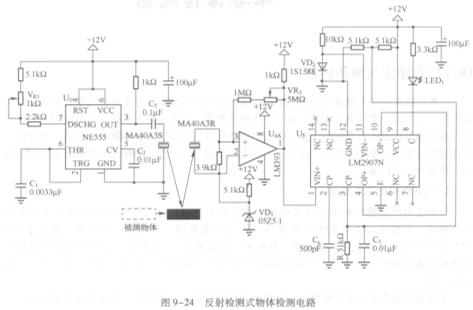

反射检测式物体检测电路 图9-24所示为反射检测式物体检测电路。它与直REF198GSZ接检测式物体检测电路不同的是，在反射式的情况下，MA40A3R中通常是没有信号的。只有当超声波被物体反射时MA40A3R才会产生信号。因此，LM2907N内部的电压比较器电路的连接与图9-23所示的刚好相反。在图9-24中，没有物体的正常情况下LED发光，而在有物体时，LED就不会发光。
图9-24反射检测式物体检测电路
(1)超声波在介质中有哪些传播特性？
(2)什么是超声波的干涉现象？
反射检测式物体检测电路 图9-24所示为反射检测式物体检测电路。它与直REF198GSZ接检测式物体检测电路不同的是，在反射式的情况下，MA40A3R中通常是没有信号的。只有当超声波被物体反射时MA40A3R才会产生信号。因此，LM2907N内部的电压比较器电路的连接与图9-23所示的刚好相反。在图9-24中，没有物体的正常情况下LED发光，而在有物体时，LED就不会发光。
图9-24反射检测式物体检测电路
(1)超声波在介质中有哪些传播特性？
(2)什么是超声波的干涉现象？
