用LM2907N进行信号处理：LM393的输出端连接在了转速计用的集成电路LM2907N上。MGA-83563-TR1由于在LM2907N的内部有∥U（频率／电压）转换电路和比较器电路，所以就变成了频率输入。这样，LM393的矩形波输出就变得非常方便。

   在LM393输出电压为低电平时，LM2907N的输入就不足。这时，在LM2907N的第11号脚VIN -上就只有约为0.6V的二极管正向电压作为偏置电压，这正好写LM393的电压振幅相吻合。

   LM2907N的∥U转换电压为U。。=U。。×IN×C4×R，。该电压与集成电路LM2907N内部的电压比较器进行比较后输出。在图9-23所示电路参数的情况下，当fIN=40kHz时，输出满刻度电压( 12V)。那么，如果在比较器的第10号脚OP -输入比较电压Ucc/2=

6V，在20kHz以上时，比较器就会导通，LED发光。也就是说，通常在没有物体遮挡超声波的情况下，接收用的超声波传感器MA40A3R中会有40kHz的频率输入。

   在物体遮挡住超声波的情况下，接收用的超声波传感器MA40A3R中就没有信号输入，LM2907N内部的电压比较器电路就会切断，LED也就不会发光。

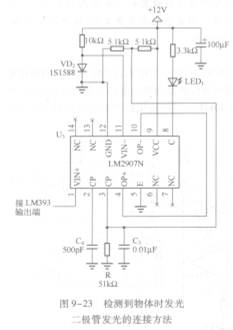

   如果希望LED的指示颠倒过来，也就是希望检测到物体时发光；而在正常状态下，即没有检测到东西时，LED不发光，就可以如图9-23所示那样，将比较器输入端的正负调换。
