在电子学中，概括地讲， H1102T电子线路包括模拟电子线路、高频电子线路、数字电路等组成部分。NI ELVIS作为电子学实验套件可以为用户提供在上述几个领域里研究电路某方面特性的便利。本章将结合常用的模拟电路、滤波电路来为读者介绍在NI ELVIS上进行电路设计、测试等方面的应用。

   RC高通滤波电路

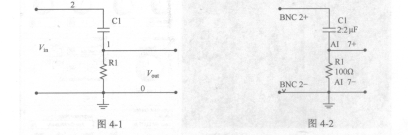

   将电阻和电容串联以后，可以组成如图4-1所示的电路，从电路功能上来将，图4-1所示的电路相当于一个分压器。

   对比第2章中的式( 2.5-8)及其推导过程可知：当图4-1的电路中输入电压Vi。为直流信号时，电容相当于开路；当Vin为交流信号时，电容Cl与Rl就可以组成一个分压器。

   从式(2.5-8)可知，电容的阻抗是随着输入信号Vin的频率变化而变化的，选择适当的输入信号Vin的频率，就可以在输出端V。ut处得到电路设计者所预期的电压数值。下面的例子将借助NI ELVIS中的虚拟仪器DMM、FGEN、Scope、Bode等来完成RC滤波实验。

   其中XC是电容阻抗的大小，所以Vout=Vin×R/Z，本例中将Vin的交流信号从NI ELVIS的BNC 2+连接器中引入；Vout与AI 7+连接；AI 7-与图4-1中的BNC2 -相连接，电路原理图如图4-2所示；在NI ELVIS上将虚拟仪器FGEN的软件参数面板作如图4-3所示的设置，FGEN中输出的正弦波的Vpp设置为2V，即输出正弦波的峰值为1V。单击图4-3中的Run按钮，在NI ELVIS中的虚拟仪器Scope中接收到的信号波形如图4-4所示。
