在NI ELVIS的原型实验板上为用户提供了几个不同的、用户可以自行配置的信号连接器，MC9S12B96CFU这些信号合在一起称为User Configrable I/O模块。User Configrable I/O包括A、B、C、D4个香蕉型插孔连接器、2个BNC电缆连接器、2个SCREW TERMINAL连接器、一个D-SUB型连接器、8个通常用做数字信号输出来指示LED的输出引脚，其中D-SUB型连接器、8个LED输出引脚所在位置如图2-92所示。

   User Configrable I/O模块可以使用户方便地将NI ELVIS平台上不同模块之间连接起来，也可以使NI ELVIS和其它数据采集设备之间的连接变得很方便。本节中主要为读者介绍，通过User Configrable I/O接口将NI ELVIS平台上不同模块之间连接起来。

   下面的例子将通过图2-91中BNC电缆连接器的应用方法来为读者介绍User ConfigrableI/O接口的一般应用，其余BANANA（香蕉型）、SCREW TERMINAL，D-SUB等连接器与本例的应用方法类似，只要用户有相关的连接器就可以完成相关的连接和应用。

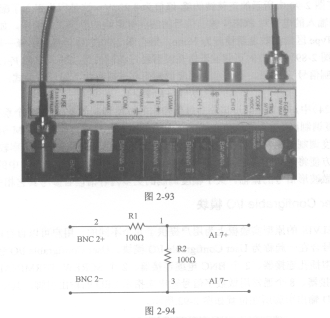

   用一根如图2-18所示的BNC电缆将图2-91所示的BNC 2电缆连接器和NI ELVIS平台工作站上的FGEN波形发生硬件模块连接起来，如图2-93所示。从图2-91可知，BNC 2所对应的引脚分别为BNC 2+、BNC 2一，如果采用差分测量方式从虚拟仪器Scope中显示测量到的波形的话，应该把BNC 2．引脚对应的插孔与模拟信号输入通道的“一”端相连接。因此，本例中选择两个阻值为100Q左右色环电阻，将其串联后分别接在BNC 2+、BNC 2一两端；再从两个电阻的连接处引出导线到模拟信号输入引脚AI7+、用导线将BNC 2一引脚对应的插孔与模拟信号输入通道AI7-相连，电路原理图如图2-94所示。
