其工作原理如下。

   系统通电后即可正常工作，ICL7660ACBA-T这时如果有人呼叫，第一或优先呼叫员的信号送给FPGA器件，经过处理后发出相应的编码显示信号，由外接数码管显示，如无人呼叫，数码管不显示；同时发出控制放大器工作、LED和喇叭工作的控制信号，使语音对话放大器工作、LED亮闪和喇叭发声；还发出控制模拟信号选择和分配的地址信号，选择相应的呼叫话筒信号到语音对话放大器，同时将值班话筒信号经语音对话放大器分配到相应呼叫者的喇叭，实现对话。每次系统只显示第一或优先呼叫员的编号，值班员只能和其对话，以免干扰和混乱。对话结束后，值班员按复位按钮，实现系统总复位即可进入下次呼叫对讲状态。同时根据呼叫者LED亮即可知道目前有哪些人呼叫过。

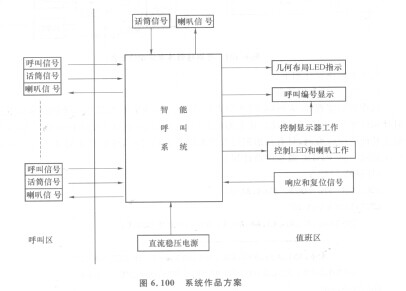

   该系统作品方案图如图6. 100所示。从制作作品的角度考虑，应分两个区，即分散的呼叫区和集中的值班区。呼叫区的呼叫员发出的是数字呼叫信号和模拟话筒信号，接收的是模拟喇叭信号，可以通过5芯线（另两根为电源和地线）和系统连。除此外，系统主机放在值班区。有人呼叫时，LED亮闪、喇叭发声、数码管显示其编号，几何布局LED指示哪些人发出过呼叫，此时值班员拨动响应开关即呵实现对话，对话结束后按复位按钮即可进入下一轮对话。
