555时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。RHRA1560CC它设计新颖，构思奇巧，用途广泛。

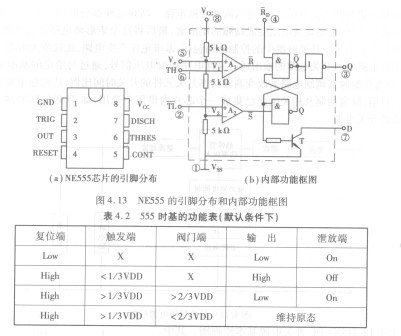

   NE555芯片的引脚分布和内部功能框图如图4.13所示。默认条件下，阀门电平和触发电平的电平分别为电源电压的2/3和1/3，但可由电压控制端(CONT)来控制来改变这两个电平值。当触发端( TRIG)的电压下降至比触发电平低时，触发器翻转输出“1”，同时输出端( OUT)输出高电平；当触发端(TRIG)的电平高于触发电平，而且阀门端(THRES)的电平高于阀门电平时，触发器翻转输出“0”，同时输出端( OUT)输出低电平。复位端(RESET)与其他输

入端相比具有最高优先权，当复位端为低电平时，触发器将被复位，而且输出端为低电平。将复位端置低可以用来初始化一个新的定时循环。只要输出端为低电平，泄放端( DISCH)将提供一个对地的低阻抗通路。555时基芯片的功能表（默认条件下）见表4.2。

   下面是以555时基芯片为控制核心的DC/DC开关电源电路。

   如图4. 14所示的电路，NE555、RW，、R．、R：、C．组成多谐振荡电路，由NE555的引脚3输出振荡波形；C，、R3组成加速电路，Q．为推动管；Q2组成电流开关电路，L，是储能元件，R，、C。是阻尼元件；VD,、C5、C。组成输出整流滤波电路；VD2、R，为输出电压指示电路。上电时，V。。通过RW．、R．、R：给C．充电，NE555输出高电平，当C，的电压大于2/3V。。时，NE555输出翻转，开始输出低电平，引脚7对地短路，此时C．通过R：对地放电，当C，上电压小于1/3V。。时，NE555输出翻转，再次输出高电平，引脚7对地呈现断路，Vcc再次向C．充电，如此周而复始，在NE555的输出端输出周期矩形波。当NE555输出低电平时，Q．截至，Q：导通，电源V。。经

L．、Q。形成回路，电能转换为磁能；当NE555输出高电平时，Q．导通，Q：截至，由于电感，里面电流不能突变，此时L，上储存的磁能转换为电能，在Li两端产生一自感应电压，此自感电压与电源电压串联起来一起经VD，向C5充电，同时向负载提供电流。此电路输出的电压大于电源电压，为一升压式开关电源。通过调节RWi，可改变NE555的振荡周期，同时也改变了输出波形的占空比，从而改变Li的储能大小，最终改变了输出电压值。
