如果通过控制接地电压，共模电HEF4518BT流不能有效地减小，则必须通过某种方式的滤波使共模噪声到不了电缆，或将电缆屏蔽以消除电缆的辐射。

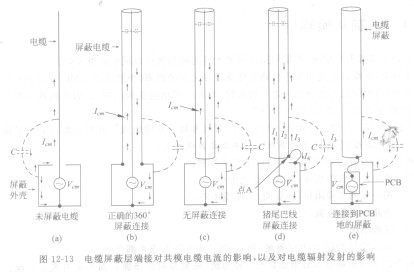

   第2章对电缆屏蔽和端接进行了讨论。电缆屏蔽终端如何影响电缆屏蔽效果的例子如图12-13所示。

   图12-13 (a)给出了一个屏蔽壳内的产品，离开外壳的是一个非屏蔽电缆。共模噪声电压通常是地噪声）在这个非屏蔽电缆上产生一个共模电流。这个电流不返回到该电缆，而是通过电缆和外壳间的寄生电容C返回到源。这个流经寄生电容的非控制电流代表着辐射，附录D中对此有讨论。如果测量电缆上的共模电流，辐射发射将由式(12-7)确定。

   图12-13 (b)与图12-13 (a)是相似的，除了用一种正确的终端屏蔽电缆，而且屏蔽层与外壳360。连接。共模噪声电压V。。仍驱动电流I。。进入电缆的中心导线，这与图12-13(a)是相同的。然而，在这种情况下，屏蔽阻断了中心导线和外壳间的寄生电容。因此电流流经中心导线和屏蔽层之间的寄生电容，返回到屏蔽层的内表面上。因为屏蔽层与外壳有良好的360。的电连接，电流通过外壳返回到源。这种情况下，电缆上的净余共模电流是零，以没有电缆辐射。

   从图12-13 (b)中注意到，屏蔽层不只是靠它的存在而阻止辐射，而是通过返回电流工作，否则该电流将通过一个小环路直接到源产生辐射。如果屏蔽层不载有电流，就不能有效地防止辐射。因为屏蔽层必须载有返回电流方有效，屏蔽层终止的方法对于屏蔽效能很关键。

   除了屏蔽层全都不终止于外壳外，图12-13 (c)与图12-13 (b)是相似的。共模电压Vcm仍驱动电流工。。到电缆的中心导线，屏蔽层的出现阻断了中心导线与外壳间的寄生电容。因此电流流经中心导线与屏蔽层之间的寄生电容，经屏蔽层的内表面流到电缆的底部。在这一点，图12-13(b)与图12-13(c)的结构表现非常相似。

   然而，因为图12-13(c)中的屏蔽层没有端接，电流不能流回外壳到源。因此电流在周围转向，流过屏蔽层的外表面，并通过外表面与外壳间的寄生电容C经外壳返回到源+。如果测量电缆上的共模电流Icm，辐射发射将由式(12-7)确定。因此，图12-13 (c)的结构与图12-13 (a)的结构具有相同的辐射发射，尽管有屏蔽层存在。
