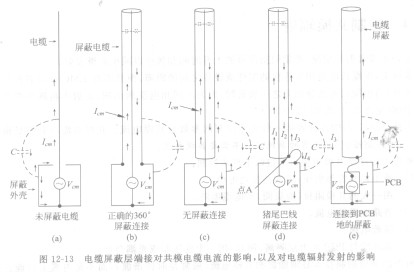

图12-13(d)中，屏蔽层通过一个小辫终止于外壳。共模电流流动的分析与图12-13(c)是相同的，HEF4520BP电流到达屏蔽层内表面底部的点(图12-13 (d)中的点A)。在点A，有一个电流的分流，电流I。的一部分作为I3沿屏蔽层外表面向上，流经屏蔽层外表面和外壳间的寄生电容返回外壳，剩余的电流I4流经小辫返回外壳。

   中心导线上的电流Il祁屏蔽层内表面上的电流工。大小相等、方向相反将抵消，留下屏蔽层外表面上的电流I3作为电缆上的净余共模电流。将I3代入式(12-7)可确定出辐射发射。小辫越长，阻抗将越高，电流I3和辐射将越大。小辫的长度是可以用于调整这种结构辐射发射的一个有效的变阻器。因为对任何用小辫终止的电缆屏蔽层而言，电流的分流将出现在点A，我们可以断定任何用小辫终止的屏蔽层必然产生辐射，只是辐射多少的问题。

   从图12-13(d)可注意到涉及屏蔽层外部的电流通路是电容性的，而涉及小辫的电流通路是电感性的。因此，如电缆中的共模电流是方波而不是正弦波，高频谐波将选择羼蔽层外表面的路径产生辐射，而低频谐波将选择涉及小辫的路径且不产生辐射。

   代替终止于外壳，图12-13(e)表示屏蔽层终止于PCB电路地的情况。应该记住屏蔽电缆上的屏蔽层是没有屏蔽的。因此，共模噪声电压V。。激励屏蔽层，驱动共模电流。到屏蔽层。

   则屏蔽层于是正如图12-13(a)中非屏蔽电缆的情况一样辐射。图12-13(e)所示的情况中，因为屏蔽层辐射，所以甚至不需要中心导线。如果测量电缆上的共模电流，存在不存在中心导线。

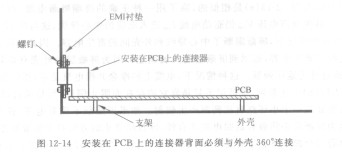

   虽然电缆屏蔽层应终止于外壳(图12-13(b》而不应是PCB的地图12-13，但在PCB上而非外壳上安装I/O连接器具有经济上的优点。然而，为了有效，连接器的背后仍然必须与外壳360。连接。图12-14中表示把连接器安装在PCB上的一个方法，当PCB装在外壳里时，连接器的背面要用一个电磁干扰衬垫或金属指形弹簧片被拧到外壳上，以使其360。连接。

    图12 -14安装在PCB上的连接器背面必须与外壳3606连接

   I/O电缆的滤波可通过增加一个与共模噪声串联的高阻抗来完成（例如，一个共模扼流圈或铁氧体磁芯），或通过一个低阻抗分流器（一个电容）转移共模噪声到“地”。但是地是什么？这些分流电容必须连接到“干净”的地，通常指外壳，而不是“脏”的逻辑地。正如前面所讨论的I/O连接器的情况，在PCB上安装这些I/O电缆滤波电容具有经济上的优点。这将在下一节讨论。共模滤波器的不同结构已在4.2节的一定篇幅中讨论。
