电感器和变压器应用电路考题

   题1：

   图13-20所示是一种实用的三分频电路。AR9344电路中BL1是低音单元，BL2是中音单元，BL3是高音单元。说明其电路工作原理。

   题2：

   画一个丌形LC滤波电路，并说明其工作原理。

   题3：

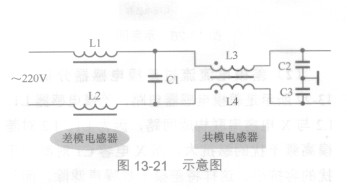

   图13-21所示是共模和差模电感器电路，这也是开关电源交流市电输入回路中的EMI滤波器，电路中的Ll、L2是差模电感器，L3和L4为共模电感器，Cl为X电容，C2和C3为Y电容，该电路输入220V交流市电，输出电压加到整流电路中。说明差模电感器和共模电感器的工作原理。

   题4：

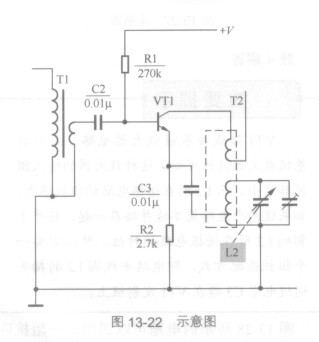

   图13-22所示是收音电路中的变频级电路，电路中L2振荡线圈的抽头通过电容C3与VT1发射极相连。这里采用抽头的目的是使L2所在谐振电路与三极管VT1输入回路的阻抗匹配。请说明这一电路如何利用变压器的阻抗变换作用进行阻抗匹配。
