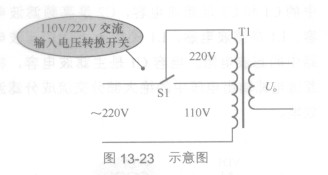

图13-23所示是交流输入电压可转换的电源变压器电路。电路中的Tl是电源变压器，VC0346TLNBC交流电压转换电路主要是电源变压器一次绕组设置抽头。Sl是交流电压转换开关，这是一个工作在110V/220V交流市电电压下的电源转换开关。请说明这一变压器电路转换交流输入电压的原理。

   图13-24所示是音频输出变压器耦合屯路，T2是音频输出耦合变压器，VT2和VT3是放大管，BL1是扬声器。写出VT2导通时电流回路，并画出VT3导通时的电流回路。

  画一个线间变压器电路，关说明其工作原理。

  电感器和变压器应用电路考题参考答案

   Ll和Cl、L2和C2将中、高频信号滤除让低频信号加到BL1中。L3和C3、C4将低频和高频信号滤除，让中频信号加到BL2中。C5和L4将低频和中频信号滤除，让高频信号加到BL3中。
