译码驱动器741。S48的输出端接数码管，FCR3.84MSC5XZ再次测试，将结果记录人表3.2.1中。

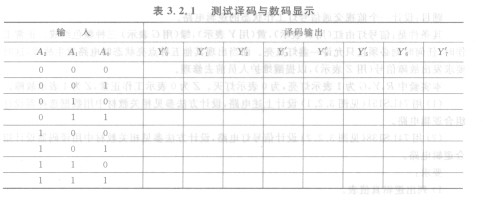

     表3. 2.1  测试译码与数码显示

    用两片3线-8线译码器74LS138扩展成4线-16线译码器，画出接线图，并完成真值表记录。

     实验报告

     (1)根据实验内容整理报告。

     (2)分析、总结实验现象。

    思考题

     (1) 74LS138的4，5，6引脚分别具有什么作用？

     (2)741。S151的S 7端接“O”选通还是接“1”选通？

     一、实验目的

     (1)熟悉并验证触发器逻辑功能。

     (2)学习用JK触发器及D触发器转换成其他触发器的方法。

     (3)进一步学习用双踪示波器观测波形的方法。

      二、预习要求

     (1)复习触发器的类型及其逻辑功能。

     (2)理解JK触发器和D触发器的逻辑功能及功能表。

     (3)按实验内容3和4的要求预习实验，作出理论结果。
