(1)变容二极管的特性和作用

    ①特性：变容二极管（Variable-Capacitance Diode，VCD）相当于一个可变电容器， TOP255GN其两个电极间的PN结电容随反向电压升高而减小，反向偏压与结电容之间的关系是非线性的。例如2CB14型变容二极管，当反向电压在3～5V之间变化时，其结电容在20～30pF乏间变化。

     ②应用：变容二极管广泛用于自动频率控制、扫描振荡、调频和调谐等用途，取代可变电容器，用于调谐回路、振荡电路、锁相环路，常用于电视机高频头的频道转换和调谐电路。

   ③封装：中小功率的变容二极管一般采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。有些变容二极管也将两只封装在一起形成孪生背靠背结构的半桥形式，用于精密调谐电路。

     ④型号：常用的国产变容二极管有2CC系列和2CB系列。常用型号有ISV-101、ISV-149、2CB14。BB-112、BB201为飞利浦产孪生背靠背结构，适用于高性能调频收音机。

     (2)变容二极管的外形、符号及极性判断

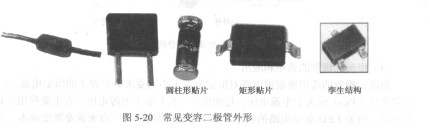

   常见变容二极管外形如图5-20所示，图形符号如图5-21所示。极性判断同整流二极管一样。
