(1)按如图2.13.2所示电路接线，ACM70V-701-2PL-TL用示波器观察、比较U。和【，。的波形及频率并记录，与理论计算值作比较。

   (2)分别测出R=10 k(l和．R=110 k,0时的输出幅值U。和频率厂。。

   (3)要想获得更低的频率应如何选择电路参数？试利用实验箱上给出的元器件进行实验，并观测之。

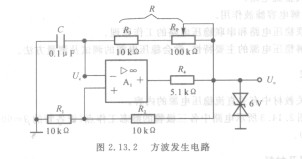

     图2. 13.2  方波发生电路

     占空比可调的矩形波发生电路

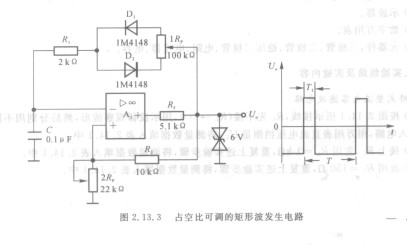

     (1)按如图2.13.3所示电路接线，用示波器观察、测量电路的振荡频率、幅值U。及占空比（电位器1R。，2R。的滑动端处于中间位置）。

    (2)调节1R，2R。，观察U。，说明这两个电位器分别起什么作用。

    实验报告

    (1)整理实验数据，画出各电路对应的波形图。

    (2)总结电压比较电路和各波形发生电路的特点。

    思考题

    (1)电压比较电路是否要调零？其两个输入端电阻是否要求对称？为什么？

     (2)各波形发生电路有没有输入端？
