电压比较器就是将一个输入电压与参考电压进行比较，0302CS在二者幅度相等时，输出电压将产生跳变（由高电平变为低电平或由低电平变为高电平）。通常用于A/D转换、波形变换等场合。在电压比较器电路中，运算放大器通常工作于非线性区，为了提高正负电平的转换速度，应选择上升速率和增益带宽积这两项指标高的运算放大器。目前已经有专用的集成比较器，使用更加方便。

    ①过零比较器。

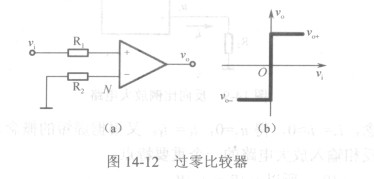

    同相过零比较器电路如图14-12 (a)所示，同相端接Vi，反相端vN_O（参考电压），所以输入电压和0电压进行比较。

   图14-12过零比较器

   当vi>0时vo-vo+，就是输出为正饱和值（高电平）。

   当vi<0时v。-vo，就是输出为负饱和值（低电平）。

   该电路常用于检测正弦波的零点，当正弦波电压过零时，比较器输出发生跃变。

    ②任意电压比较器

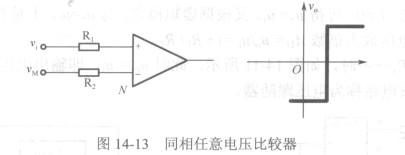

   同相任意比较器电路如图14-13所示，同相端接M，反相端VN-VR，所以输入电压和VR进行比较。

   当Vi>VR时y。-vo+，就是输出为正饱和值。

   当Vi<VR时v。-vo一，就是输出为负饱和值。
