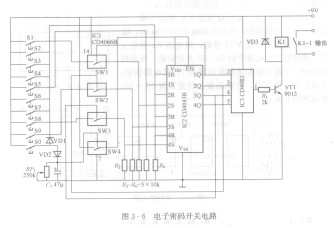

电子密码开关R1240N001B-TR-FE电路如图3-6所示。

       现简述电路的工作过程如下：首先按动SO，则VD2导通，C被立即充电到电源电压，使模拟开关SW4闭合，接通IC2的工作电源，使IC2进人工作状态。此时，即使松开SO，由于Cl上已充有电荷仍可维持SW4开关的闭合，同时，Cl也开始通过RP．放电，电路进入延时阶段，调节RP,可以改变延迟时间。与此同时，在SO接通的瞬间，电源电压经四个R端，使IC2清零复位，为接收其余密码做好准备。然后，依次按动按钮开关，使电源电压加至依次变为高电平，由于输出的高电平分别加至模拟开关的控制端，使闭合，所以只有上一级密码输入后才能为下一级密码创造必要的条件（使S置于高电平），这样就决定了上述设定的密码必须依顺序输入，否则，电路将不确认。在完成上述密码输入后，端均为高电平，根据与逻辑的功能，与门输出高电平（IC3的第①脚），使VT1导通，继电器Kl得电工作，其触点Kl-l闭合，对负载实施控制，完成通过密码开启控制开关的功能。

       在输入密玛信号时，若搞错顺序或输入时间超过延时时间，则会因IC2无法正常工作，而使密码失效。若错按伪码开关（S2、S3、S4、S6及S7），IC2将被强制复位，起到了保护使用。
