扬声器俗称喇叭，是应用最广的电一声器件，X5045S8IZT1其功能是将语言、音乐等声音的电信号还原为声音信号。

     1．扬声器实物及图形符号

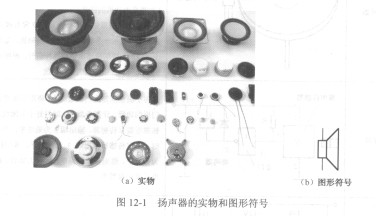

     扬声器的外形多种多样，实物和图形符号如图12-1所示。

   图12-1扬声器的实物和图形符号

    2．扬声器的种类、结构特点及工作原理（有多种分类方式）

     (1)按扬声器的能量转换方式分类

     按扬声器的能量转换方式可分为动圈式、电磁式、压电式等几类。其中，动圈式应用最广，既有全频（频率范围包含低、中、高频等），又有专门的低音、中音、高音扬声器。

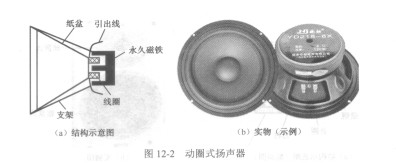

     ①动圈式：动圈式（又叫电动式），由永久磁铁、线圈（又叫音圈）、锥形纸盆（与线圈做成一个整体）组成，如图12-2所示。

    动圈式扬声器

   动圈式扬声器的工作原理是：表示声音的电信号（音频信号）是变化的电流（电压）信号，当该电信号流过线圈时，线圈会产生变化的磁场，线圈的磁场与永久磁铁的磁场相互作用，使线圈不断受到吸引（此时线圈靠近永久磁铁）、排斥（此时线圈远离永久磁铁），线圈带动纸盆振动，纸盆就会发出声音。

     ②电磁式：电磁式（又叫舌簧式）。

     音频电流通过音圈后会把用软铁材料制成的舌簧磁化，磁化了的可振动舌簧与磁体相互吸引或排斥，产生驱动力，使振膜振动而发音。

     ③压电式：压电式扬声器是利用压电材料通电时可以产生振动，振动时可以发声的原理制造而成的，如手机的扬声器就是压电式扬声器。
