怎样进行功放电路的中点电位调试
发布时间:2013/12/23 20:38:55 访问次数:6356
怎样进行功放电路的中点电位调试？

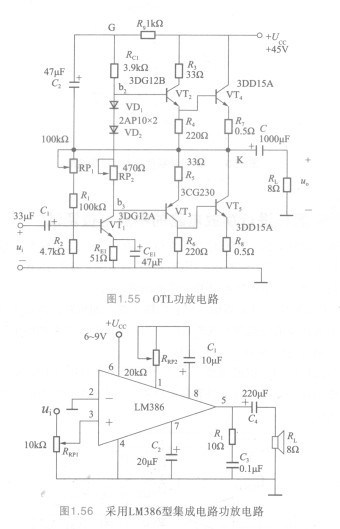

答：功放电路一般有分立元件OCL电路、OTL电路和集成功放电路，如图1.54～图1.56所示。下面以图1.54、OV7720图1.55所示OCL与OTL功放电路为例，介绍功放电路的中点电位调试。
在图1.54中，首先将输入电容C，输入端对地短路，然后接通电源，用万用表直流电压挡测R，或R：电压约为11V。用万用表测输出端静态电压，调节电位器RP．，使U=0。
在图1.55中，接通电源，把万用表置于直流电压挡，接在图1.55电路输出端K与地之间，调节电位器RP，，使K点电位为电源电压的一半，即UK=cc/2。

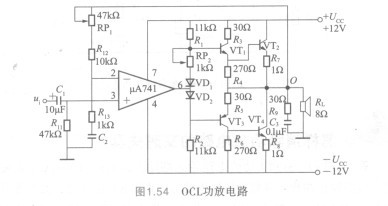

图1.54 0CL功放电路
怎样进行功放电路的中点电位调试？
答：功放电路一般有分立元件OCL电路、OTL电路和集成功放电路，如图1.54～图1.56所示。下面以图1.54、OV7720图1.55所示OCL与OTL功放电路为例，介绍功放电路的中点电位调试。
在图1.54中，首先将输入电容C，输入端对地短路，然后接通电源，用万用表直流电压挡测R，或R：电压约为11V。用万用表测输出端静态电压，调节电位器RP．，使U=0。
在图1.55中，接通电源，把万用表置于直流电压挡，接在图1.55电路输出端K与地之间，调节电位器RP，，使K点电位为电源电压的一半，即UK=cc/2。
图1.54 0CL功放电路
