无须调整的晶体振荡电路构成

发布时间:2014/1/22 22:08:16 访问次数:667

应用示例三。在一般的皮尔斯电路中，WE512K8150CQ需要调整谐振电路，图9-7所示的电路并没有使用谐振电路，不必调整，也会产生振荡，其原型为考毕兹振荡电路。缺点是因为没有使用谐振电路，输出波形中含有很多高谐波成分的失真波形，可用于数字电路。

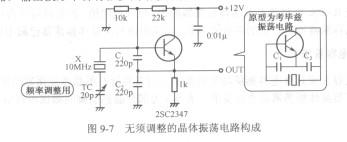

图9-7无须调整的晶体振荡电路构成

串联型晶体振荡器的应用

串联谐振电路是把晶振接在正反馈支路中，当晶振工作在串联谐振频率上时，其总电抗为零，等效为短路元件，这时反馈作用最强，满足振幅起振条件。典型应用示例见表9-2。

表9-2串联型晶体振荡器的典型应用示例

图9-7无须调整的晶体振荡电路构成

串联型晶体振荡器的应用

表9-2串联型晶体振荡器的典型应用示例
