制作分立元件OCL功放需要选用哪些元器件？

    答：制作分立元件OCL功放电路中的VT；、VT。、VT，，、VT，，选用TIP41C与TIP42C配对管，VT，、VT，。选用9012PNP型三极管，VT2、VT，、VTs、VT12选用9013NPN型三极管，VT。、VT。选用中功率8050型NPN三极管，VT，、VT SN74LVC1G17DBVR选用中功率8550型PNP三极管，其他元器件无特殊要求，按图5.33所标型号及参数进行选择。

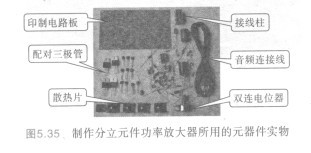

    制作分立元件功率放大器所用的元器件实物如图5.35所示。

    图5.35制作分立元件功率放大器所用的元器件实物

    怎样制作与调试分\元件OCL功放？

    答：本例功率放大电路的左、右声道电路是完全对称的两个电路，另加一个电源电路。元件安装时只要认真按线路板上的符号安装，都能成功完成制作。元件安装时有两根跳线需要特别注意，位于VT；、VT。边上，标有“Jl、J2”处，若漏焊，功率放大器将无法正常工作。

    本例所用的电源变压器需自行配备，需采用中心抽头双电源变压器，一次绕组为220V交流电，二次绕组为双组6～12V，功率为10—30W（根据自己需要的功率决定），接线时中心抽头接于接线柱的中间，另两根线接于上、下两个位置上，音箱接线柱中间地线是共用的，另两根分别接在“L-OUT”和“R-OUT”的接线柱上。需要注意的是，两输出端千万不能短路；否则会立即烧坏功放管，通电后在C7和C。的两端产生正负直流电压，扬声器两端的电压为0，若这些参数正确，其他元件安装正确的话，就能制作成功。

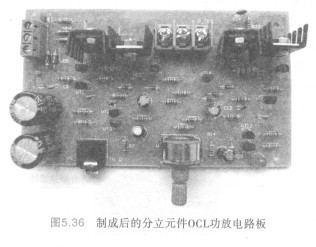

     制成后的分立元件OCL功放电路板如图5.36所示。
