电路图与电路板之间的交互追踪，是指在电路IRFU9120NPBF图中的元件，可在电路板中的对应位置找到该元件封装；或者电路板中的元件封装，可在电路图中的对应位置找到该元件。这样的操作，不管对于查错或设计来说都是必要的。

      由电路图追踪电路板

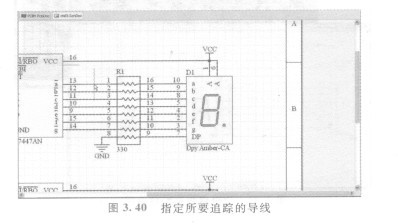

     当我们要知道电路图中某一条导线，在电路板里的哪个地方？如何走线？则在电路图编辑区里按滋钮进入交互追踪状态，游标变为动作游标（多一个十字线），指向所要追踪的导线，按鼠标左键，如图3. 40所示。

     图3. 40  指定所要追踪的导线

    编辑区闪一下，即完成追踪。看似没有变化，而这时候仍在交互追踪状态，按鼠标右键退出交互追踪状态，再指向编辑区上方的电路板标签，按鼠标左键，切换到电路板编辑区，如图3. 41所示，其中已筛选此走线（淡化其他非筛选元件）。若要恢复正常显示，可按编辑区右下方的『亟三习钮。

     图3. 41  追踪到电路板上的走线
