在Protel的年代，电路图与电路板之间，采用网络表IRFU430APBF作为界面，现在的AltiumDesigner里，已不必采用网络表作为电路图与电路板的界面。不过，不同厂家电路设计软件的界面，还是得靠网络表。总不能有人拿Protel格式的网络表来，而我们在Altium Designer里束手无策吧。

    若要在Altium Designer里载入网络表，比起以前的Protel，确实是比较麻烦。例如，有一个PCB03-1. NET的Protel格式网络表文档，若要把它载入PCB03-1. PrjPcb工程中的PCBl. PcbDoc电路板中，整个步骤说明如下：

     ①首先将PCB03-1．NET网络表文档复制到PCB03-1．PrjPcb工程所在的文件夹。

     ②开启PCB03-1. PrjPcb工程后，再开启PCBl. PcbDoc文档，即进入电路板编辑环境。

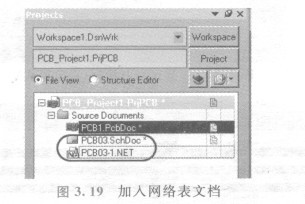

   ③在Proj ects面板里，指向PCB03-1. PrjPcb工程按鼠标右键拉下菜单，再选取“Add Existing to Project.”命令，然后茌随即出现的对话框里，指定所要加入工程的网络表(PCB03-1. NET)文档，再按蠢霆医羹钮关闭对话框，则该网络表文档将出现在PCB03-1. PrjPcb工程中，如图3.19所示。

    图3.  19加入网络表文档

   ④启动“Proj ect”一“Compile”命令，开启图3.20所示的对话框。

   ⑤选取对话框左下方的“进阶模式(Advanced Mode)”选项，对话框变化如图3.21所示。

   ⑥选取PCB03-1. NET，再按[二=殛三二习钮关闭对话框，变化如图3. 22所示。

   ⑦指定对话框内部，按鼠标右键拉下菜单，如图3. 23所示。

   ⑧选取“Update Allin>>PCB Document(PCBl．PcbDoc)”选项，对话框变化

如图3. 24所示。

   ⑨按F鬲iEngineering change orcer]钮，即可开启工程变更设计对话框，如图3. 25所示。
