同样，先按阿i函五changes钮检查变更动作是否有问题，若检查栏位显示绿色的渗，则再按钮进行变更；同样，若完成栏位显示IRFU5410PBF绿色的蛰，表示

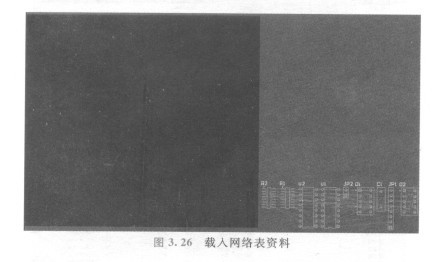

顺利完成，再按乏西夏委钮关闭此对话框，同时，网络表里的资料也出现在黑色编辑区的右边，如图3. 26所示。与从电路图转入的情况相比，很明显地，少了零件放置区间(Room)。

      接续设计电路板
     不管是从电路图转入资料，还是从网络表转入资料，都可以继续设计电路板，而电路板设计可区分为两个主要的项目。

    ①电路板布局。

    ②电路板布线。

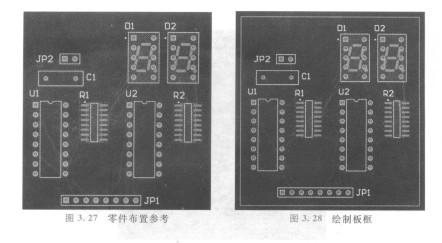

    其中的电路板布局，不但会影响到后续的电路板布线，也会影响到电路板的性能与稳定性，不可不谨慎。电路板布局的技巧有很多，而最基本的就是按电路图的零件位置来布置。载入网络表后，零件将出现在黑色编辑区的右边（图3. 26），而零件上的焊点，可能会有白色线与其他焊点相连接，表示它们属于同一个网络，而这条白色线就叫做飞线。将零件拖曳到黑色编辑区，并参考电路图或飞线的分布，若有需要，也可将零件旋转。零件放置的结果，可参考图3. 27。

    完成电路板布局后，接下来就是定义板形，按键数下，切换到Keep Out Layer极层，再按键进入绘制线段状态，指向所要绘制板框的一角，按鼠标左键，再移至另一角，按鼠标左键形成一条线（桃红色）……直到整个图形包含所有零件，且头尾相接，如图3. 28所示。
