现在电池的容量已经增大了很多，而机器自身的充电电流却没有变化。这样的话，EPM7128STC100-10N充电时间必然会很长，所以充电电路也必须进行改造。充电电路是在外接电源时启动的，而外接电源也可以直接供电，所以还是要先分析一下图7所示的电路部分的结构。
    DC输入插座正极与0位置相连，负极接地(见图10)。D位置通过两个二极管分别指向C、E两个区域，E位置通过总开关连接至主电源升压电路，也就是说E位置是机器的供电输入端。C的走线指向绿色区域的电路，结合LTC1731的官方资料判断，绿色区域整体均为充电电路。
    电池正极与E区域之间间隔一个IC，这个IC上写着1 025，是日立的HAT1025R，内部是两个独立qlP沟道场效应管，用于控制电池与总电源的连接以及屏幕背光LED。当5V外置电源输入时，外部电源直接通过二极管作用于E区，给主电源供电，同时通过另一个二极管作用于C区域，给充电电路供电，从而在外部电源插入的时候实现充电功能。此时，E区域电位远远高于电池正极，为了保证流入电池的电流受充电电路严格控制，必须断开两处连接。当机器无外置供电的时候，电池正极应与E区域连接，从而由电池为机器供电。这样一来结构就比较清晰了（见图10）。
    充电电路（见图11）是通过芯片外挂MOS来控制充电电流的，考虑到MOS内部都有寄生二极管，所以这套电路应该没有防反接之类的功能。外部电路相对也比较烦琐，功能上最大支持500mA电流，相对于6Ah的电池来说，这样的充电电流显然是不科学的，所以这部分必须要改掉。


    充电电路也比较方便修改，由于原电路功能较差，所以直接弄一块充电电路板替换原有电路即可。

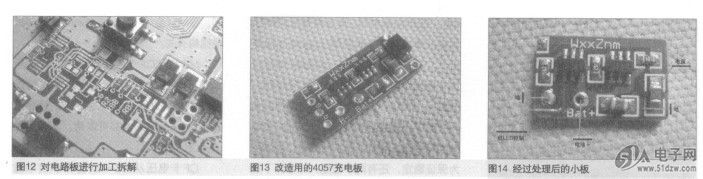

    将图7中加框部分的电路原件拆掉，就变成了图12所示的这个样子。
    现在市场上有很多现成的充电电路板，如4056、4057等，但是市场上的4056板子体积都偏大，所以经过一番比较之后我选择了由两斤4057并联的充电板（见图13）。4057充电板额定充电电流是1A，虽不算太大，但和之前相比已经有了很大的改善。
