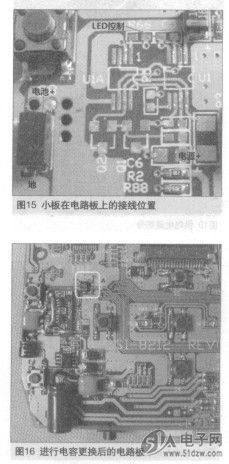

把充电小板放在原充电电路的位置，ERJ2BQFR47X感觉小板的尺寸还是有些偏大。由于电路中已经存在LED，所以小板上的指示灯部分可以剪掉，而下面的那个输入端的二极管也可以去掉，这样就可以减小板子的长度了。经过处理后的小板如图14所示，其接线位置如图15所示（这个板子剪的时候剪过了，把地线的过孔也剪掉了，所以这里标出两个地，到时候直接用线连接即可）。
    连线的同时，我顺手把电容也换了，板子上的电容感觉不太靠谱，所以准备了一些稍微好点的电容用于替换板子上的电
容。了解了每个电容的作用，根据功能更换的话就不至于那么盲目了。两个二极管下方的电容是并联在5V外部供电端的，外部供电多为开关电源，这里的电容可以在一定程度上滤除波纹，更换时可以选用容量大些的高频电解电容。左侧的电容与电池并联，原板上用22“F，这里的容量不需要太大，当然大点也没坏处，更换后如图16所示。
    在电解电容上并联小瓷片电容以及第二检测电池电压，也就是在屏幕右下角的电量指示。
    实测A点电压小于2.4V会显示缺电闪烁，币论点电压大于2.65V会显示灼满电，而且这点接地表示按下播放键。如果对电池电压检测精度有特殊要求，可以考虑更换两个电阻来进行调整。


    在屏幕排线座左下角的那个22uF电容为屏幕供电脚的电容，负极接地，正极与3.3V稳压输出相通并连接至排线座的第3脚。而排线座的第2脚是是背光灯的供电脚。播放键左上角的那个6800电阻是背光二极管的限流电阻，排线座2脚经过这个电阻连接至充电板下方的1025的5、6脚处，而1 025内部除主电源控制外的另一个MOS就是控制背光的。1 025的3脚与5V电源相连，4脚受单片机控制。当然，为保证稳定，还有两个电阻，一个为了拉高栅极电压，另一个为了传输控制信号。
