FPAA开发软件的最好例子是AnadigmDesigner2。AnadigmDesigner2软件提供了称为CAM的一个和多个子电路的选择、放置、连线和仿真。CAM( configurable analog modules)是模拟设计的“积木”，AD9744而且是可以根据要求参数值调整的被搭建的模拟函数。

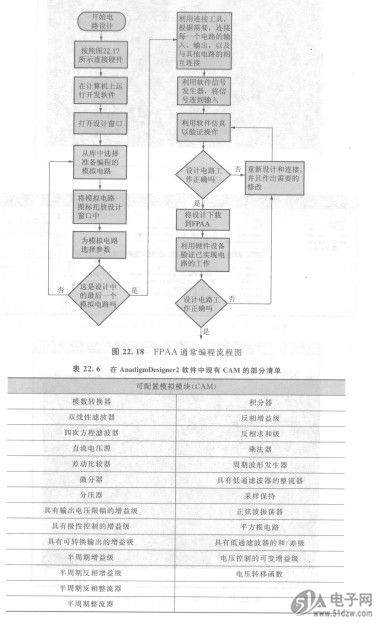

    现有的CAM的部分清单在表22.6中给出。对于每一个CAM，根据要求的性能，参数可以编程或重新编程。例如，对四次方程式滤波器CAM可以设置增益、临界频率和Q值。有些CAM只有单一功能，例女口稳压器，而有些具有多个功能，例如四次方程式滤波器，可以选择低通、高通、带通和带阻形式。
    从黑色的设计窗开始设计，如图22.19所示。选择CAM，并且将其放在这个窗中，然后进行连接。
    任何时候，部可以从文件菜单中的New或者通过删除CAM以及连接来重新从黑色的设计窗开始。这里只给出每一步的简单描述，有关每一步的更多详细资料，参考www. anadigm. com网站，下载相应的文档资料。采用一个非常简单的单个CAM电路来图解说明这个过程。
    下一步是从CAM Selection Dialog Box(CAM选择对话框)选择一个CAM，这一步可以通过点击工具条中的符号完成。在这里，选择一个积分器，如图22.20所示。
    接下来，将选中的CAM图标拖人设计窗。利用连接工具，根据要求给CAM“连线”。在这里，积分器只是简单地连接到输入和输出，如图22.21所示。

    一旦CAM被选中并且在连线之前，会出现Parameters box(参数框)，如图22.22所示。可设置的参数数量取决于CAM的类型。在这里，积分器参数是唯一需要确定的参数。也可以让积分器倒相或者不倒相。
    现在电路已经在设计窗中放置和连线，并且已经选择了CAM参数。现在，应该通过运行仿真来确认电路正常丁作。首先，选择信号发生器，并且将信号发生器的图标放在输入管脚，点击图标以显示参数窗，选择恰当的功能并且设置数值。在这个例子中，选择了脉冲输出，频率设置在lOOkHz，峰值为1V，占空比为50%，如图22.23所示。
