来自电极传感器的输入信号经由屏蔽电缆连接到放大器板，BCM5248UA2KQM以防止噪声串入。放大器板的原理电路图如图20.43所示。屏蔽电缆实际上就是双绞线，双绞线的外面包裹着金属编织层，最外面套着绝缘管。编制金属屏蔽线起公共连接通路的作用。具有固定增益的隔离放大器3656KG对输入差动信号进行放大。用于本系统中的3656KG封装有20个引脚。如图20.42所示，引脚1在方角上，引脚20正好与引脚1相对。
    低通滤波器是一个有源滤波器。对于该应用作业，你需要知道的全部内容就是临界频率和增益的计算方法，本书将会提供给计算公式。
    后置放大器是一个具有可调电压增益的反相放大器。反相输入端也作为信号电压的求和点，直流电压用于将一个可调直流电平加到输出电压上，对显示的垂直位置进行调整。

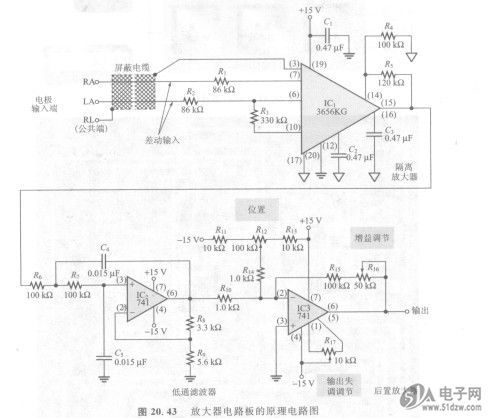

    图20.43  放大器电路板的原理电路图


    第一步：检查放大器电路板。
    ①对照图20.43中的原理电路图，确保图20.42中的电路板安装正确。背面的互连线表示为较黑的迹线。
    ②根据原理电路图，标注一个板子的拷贝，上面要有元件和输入／输出标号。
    第二步：对电路进行分析。
    ①确定隔离放大器的电压增益。
    ②利用下面的公式确定滤波器的带宽和电压增益，给出从直流到临界频卒的响应。
     ③确定后置放大器的最小和最大电压增益。
    ④确定放大器电路板的总增益范围。
    ⑤确定位置调整电位器滑动臂上的直流电压范围。
    第三步：对电路进行故障诊断与排除。

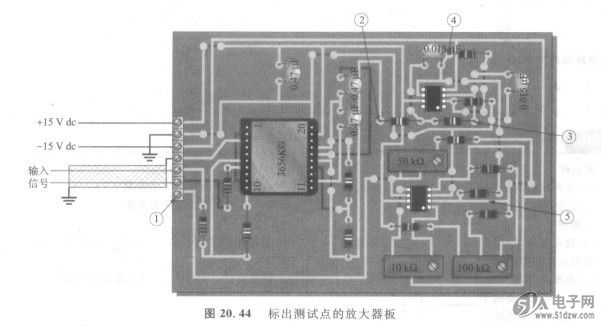

    有4块电路板上发生了故障。根据每一块板子列出的说明，确定每种情况下最可能的故障。圆圈内的号码表示图20.44中的电路板上的测试点。假设经验证，每种情况下的正弦波输入信号都是正确的，而且每块板子上的直流电源都是正确的。


    板子1：测试点1上无电压。
    板子2：对于1 mV的输入信号，测试点2上有一个10.6 mV的信号，但测试点3上无信号。
    板子3：对于1 mV的输入信号，测试点4上有一个16.9 mV的信号，但测试点5上无信号。
    板子4：测试点4上有一个近似方波的信号，峰值在+14V和-14V处。
