1．用  途
    音频信号的无线传输。
   2．原  理
    这个电路可将电视音频信号通过红外信号发射出去，74HC4316D利用红外接收机通过耳机收听。避免在夜晚观看电视时电视声音打扰其他人。

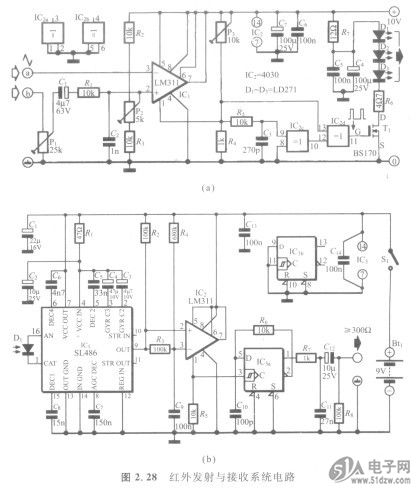

    红外发射机电路如图2.28(a)所示。采用传统的脉冲周期调制(PDM)方式，高频率的三角波信号加到输入端⑧，必须注意三角波信号的直流电平为5V，信号的峰值为2.5V。音频信号加到输入端⑥。


    为了提高发射距离，通过红外发射管的电流必须尽量大，但其平均电流又不能太大，这就是使用PDM的原因。R。、C。和IC。(4030)在ICl (I.M311)输出的PDM脉冲变化时产生一个宽度固定的脉冲，脉冲宽度为Rs、C3的时间常数。
    IC2d的输出通过T．驱动红外发射二极管D～D。导通与截止，R。限制峰值电流为400mA。电路的平均消耗电流为90mA。
    P1和P2消除上升沿和下降沿产生的脉冲的差别，在无输入信号时，调节P。使IC2．，在IC．输出信号的上升沿和下降沿产生脉冲宽度相等。调节P2使输出信号的周期相等，这时，IC，输出的信号为方波信号。调节P．使接收机的干扰信号最小。
    电路中未使用的IC2。和IC2h可构成三角波发生器。
    红外接收机电路如图2.28(b)所示。PDW调制的红外信号经红外接收管D．接收，通过IC．(SL486)放大，R。、C。得到信号的平均分量并作为IC，的参考电压，IC。输出原始的PDM信号经IC。。二分频延时后，再由R2、Cl．低通滤波，输出信号可以直接驱动高阻抗耳机。
    输出倍号可通过3阶或更高阶的低通滤波器（截止10～12kHz）增强。和发射机配合使用，距离Im时，信号无失真，信噪比为50dB。最大工作距离5m。接收电路消耗电流为15mA。
