1．用  途74HC14D
    信号产生电路。


    2．原  理

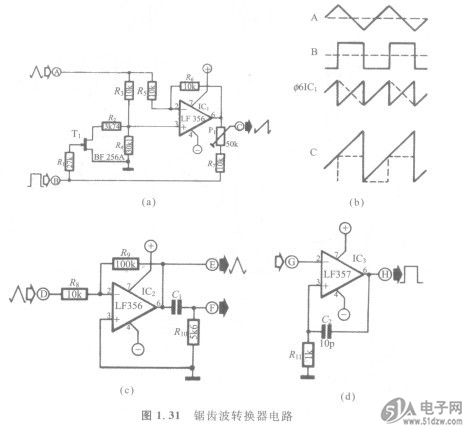

    一般信号产生电路输出的是正弦波或方波，但是很少输出锯齿波。图1. 31(a)所示电路通过方波将三角波转换为锯齿波，波形如图1.31(b)所示。当Ti导通时，ICl (LF356)是一个反相放大器，当T，截止时，IC1是一个同相放大器，放大器的增益为1。Ti的状态由方波信号控制，方波和三角波为同频信号，相位相差90。，输出锯齿波的频率是三角波频率的2倍，线性度取决于三角波的线性度。如果反向放大器输出信号含有直流分量，则可输出与三角同频的锯齿波信号，如图1.31(b)中波形C示，直流信号通过B端直接加到输出端，调节P，可使两段三角波很好地拟合。
    如果没有合适的方波信号，可通过图1. 31(c)和图1.31(d)所示电路将三角波转换为方波信号，⑩端接⑧端，IC2放大三角波信号，C．和Rio对三角波信号相移90。，输出⑩端接◎端，IC32将相移后的三角波转换为方波信号。转换信号的频率15Hz～15kHz，C．的值必须与信号频率相匹配，其大小为2～lOOnF。
    电路电源电压为±10～±15V，每个运算放大器消耗电流4～6mA。
