光电耦合器外形特征解说

发布时间:2013/8/22 20:14:14 访问次数:950

    1.光电耦合器外形特征解说

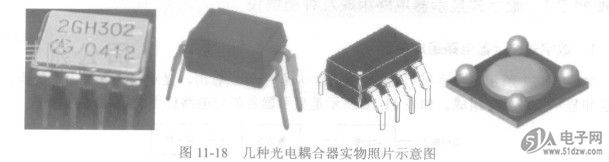

    如图11-18所示是几种光电耦合器实物照片示意图。AEO40Y48N-L关于光电耦合器外形特征说明有以F两点。
    图11-18几种光电耦合器实物照片示意图
    (1)光电耦合器外形以方形为主,有多根引脚。
    (2)光耦合器DIP封装一般有4、6、8或16引脚等多种。


    2.光电耦合器工作原理解说
    如图11-19所示是光电耦合器工作示意图。光耦的基本结构是将光发射器(红外发光极管,LED)和光敏器(硅光电探测敏感器件,如光敏晶体管)的芯片封装在同一外壳内,并用透明树脂灌封充填作为光传递介质,通常将光发射器的管脚作为输入端,光敏器的引脚作为输出端。
    当输入端加电信号时,光发射器发出光信号,这是由电转换成光的过程,光信号通过透明树脂光导介质投射到光敏器后,转换成电信号输出,这是由光转换成电的过程,这样实现了以光为媒介的电一光一电信号转换传输,并在输入回路和输出回路上是完全隔离的。
    3.光电耦合器内电路解说

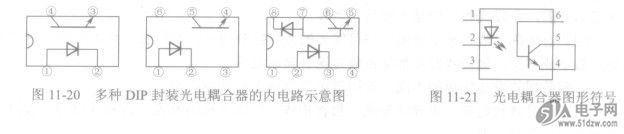

    如图11-20所示是多种DIP封装光电耦合器的内电路示意图。


    4.光电耦合器图形符号解说
    如图11-21所示是一种光电耦合器图形符号,从符号中可以看出有发光二极管和光敏管。

    1.光电耦合器外形特征解说
    如图11-18所示是几种光电耦合器实物照片示意图。AEO40Y48N-L关于光电耦合器外形特征说明有以F两点。
    图11-18几种光电耦合器实物照片示意图
    (1)光电耦合器外形以方形为主,有多根引脚。
    (2)光耦合器DIP封装一般有4、6、8或16引脚等多种。


    2.光电耦合器工作原理解说
    如图11-19所示是光电耦合器工作示意图。光耦的基本结构是将光发射器(红外发光极管,LED)和光敏器(硅光电探测敏感器件,如光敏晶体管)的芯片封装在同一外壳内,并用透明树脂灌封充填作为光传递介质,通常将光发射器的管脚作为输入端,光敏器的引脚作为输出端。
    当输入端加电信号时,光发射器发出光信号,这是由电转换成光的过程,光信号通过透明树脂光导介质投射到光敏器后,转换成电信号输出,这是由光转换成电的过程,这样实现了以光为媒介的电一光一电信号转换传输,并在输入回路和输出回路上是完全隔离的。
    3.光电耦合器内电路解说
    如图11-20所示是多种DIP封装光电耦合器的内电路示意图。


    4.光电耦合器图形符号解说
    如图11-21所示是一种光电耦合器图形符号,从符号中可以看出有发光二极管和光敏管。
