图l一4为整个电磁炉电原理图中的一个功能单元，S5L9288D01-TO它实现了将220V市电转化为多路直流电压的过程，对于该单元电路，各元器件之间的连接处用一个小圆圈表示。
    单元电路原理图具有以下特点及功能：
    ◆单元电路原理图中一般只画出了电路中各种元器件的电路符号和连接线以及附加说明等，相比整机电路原理图来说比较简单、清楚，便于识读和理解。
    ◆单元电路图是由整机电路原理图分割出来的相对独立的整体，因此其一般都标出了电路中各元器件的主要参数，如标称值、额定电压、额定功率或型号等。

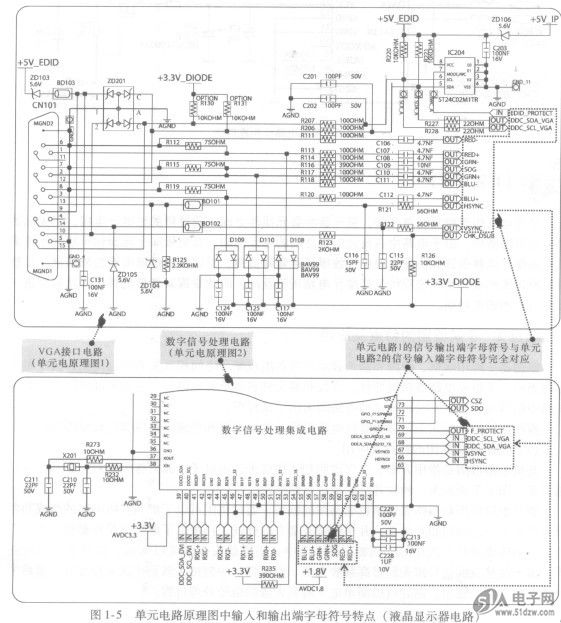

    ◆单元电路图通常对输入和输出的连接关系一般会用字母符号表示，该字母符号会与其所连接的另一个单元电路字母符号完全一致，表明在整机中这两个部分是进行连接的，如图1.5所示。

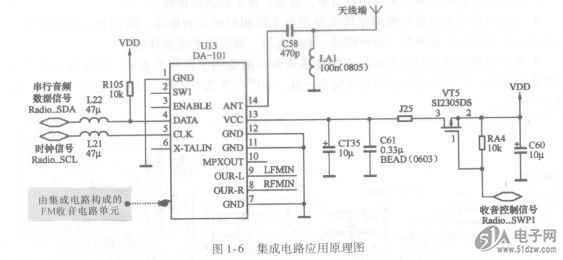

    ◆很多时候一个单元电路主要是由一个集成电路和其外围的元器件构成的，也称该类单元电路图为集成电路应用原理图，如图1-6所示。在电路原理图中通常用方形线框标识集成电路，并标注了集成电路各引脚外电路结构、元器件参数等，从而表示了某一集成电路的连接关系。如有必要，可通过集成电路手册了解集成电路内部电路结构和引脚功能。
