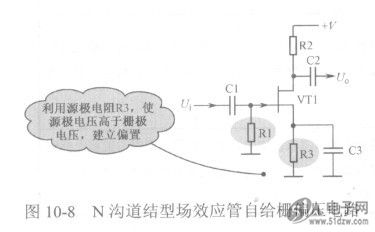

如图10-8所示是N沟道结型场效应管自给栅偏压电路。
    图10-8 N沟道结型场效应管自给栅偏压电路ADN20-24-3PM-C


    源极旁路电容C3将VT1源极输出的交流信号旁路到地线。
    R3具有直流负反馈的作用，可以稳定VT1的工作状态，这一点与晶体管放大器中发射极负反馈作用相同。
    场效应管混合偏置电路分析

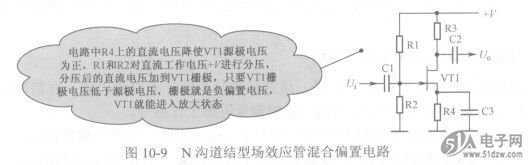

    如图10-9所示是N沟道结型场效应管混合偏置电路，它在自给栅偏压电路的基础上给T1栅极加上正极性直流电压。
    图10-9 N沟道结型场效应管混合偏置电路

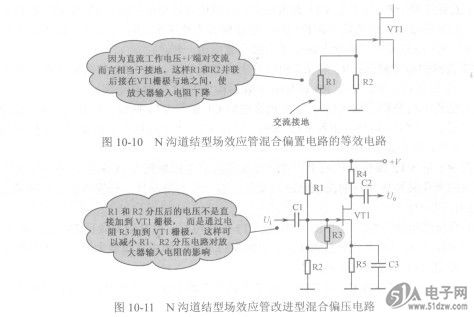

    这种偏压电路还有一个缺点，降低了放大器的输入电阻，如图10-10所示是这种偏置电路的等效电路。
    场效应管改进型混合偏置电路
    如图10-11所示是N沟道结型场效应管改进型混合偏压电路。电路中，通过Rl和R2分压后经R3加到VT1栅极，虽然VT1栅极的直流电压为正，但是R5上的电压降使VT1源极直流电压更高，所以VT1管栅极仍然是负电压。


    图10-10 N沟道结型场效应管混合偏置电路的等效电路
    图10-11 N沟道结型场效应管改进型混合偏压电路
    如图10-12所示是这一偏置电路的等效电路，可以说明加入电阻R3提高这一放大器输入电阻的原理。
