1．变容二极管实特照片

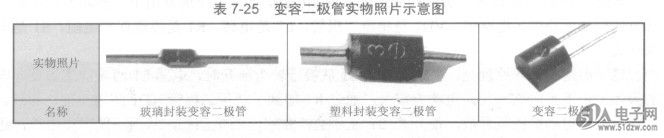

    如表7-25所示是变容二极管实物照片示意图。
    表7-25变容二极管实物照片示意图
    变容二极管有多种封装形式，共有两根引脚，DS450-3也同普通二极管一样有正、负极性之分，外壳上有色环标记的一端为负极，也可以通过万用表欧姆挡测量PN结正、反向电阻来分辨正、负引脚。


    2．种类

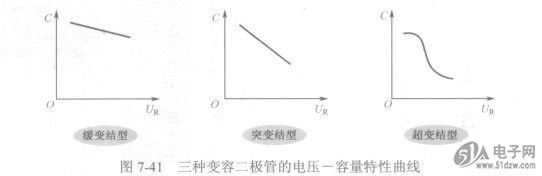

    变容二极管按照PN结的结构和结面附近杂质的分布情况不同，可以分成缓变结、突变结和超变结三种类型，如图7-41所示是三种变容二极管的电压一容量特性曲线，图中X轴方向为变容二极管上的反向偏置电压，y轴方向为结电容。
    图7-41三种变容二极管的电压一容量特性曲线
