变容二极管也是一个PN结的结构，DS450-3-001为了获得较大的结电容，变容二极管做成面接触类型或阶梯接触类型，以扩大接触面，增大结电容。
    变容二极管工作时处于反向偏置状态，即负极上的电压大于正极上的电压。当反向偏置电压增大时，PN结的阻挡层变厚，相当于电容器两极板之间的距离增大，这样结电容下降，反向偏置电压越大，结电容越小。
    图7-42变容二极管等效电路
    如图7-42所示是变容二极管等效电路，它等效成一只可变电容Cd和电阻R。的串联电路，其中电容Cd就是结电容。在一般电路分析中，可以不计等效电路中的电阻R。


    2．变容二极管主要参数解说
    如表7-26所示是变容二极管主要参数解说。

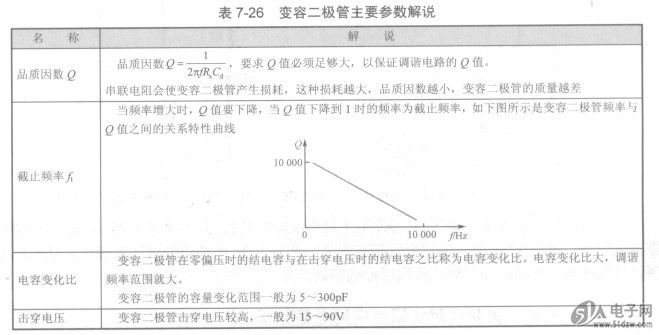

    表7-26变容二极管主要参数解说
    3．变容二极管反向电压一容量特性曲线解说

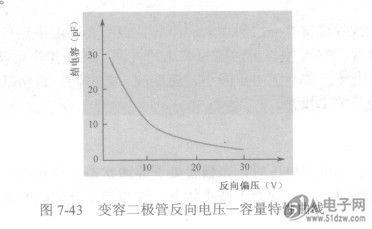

    如图7-43所示是变容二极管反向电压一容量特性曲线，从曲线中可以看出，反向偏置电压越大，其容量越小。
