这种4根引脚高频电解电容的引脚连接方式与普通电解电容不同。4根引脚高频电解容引脚连接方式是这样的SC1486ITS.TR稳压电源的电流从四端电容的一个正极性引脚流入，经过电容内部（正极铝片），再从另一个正极性引脚流向负载，如图4-28所示。从负载返回的电流也从电容的一个负极性引脚流入，经过电解电容内部的负极铝片，再从另一个负极性引脚流向电源负端。
    普通电解电容接在电路中后，电流是不流过电容内部的正、负极铝片的，如图4-29所示。

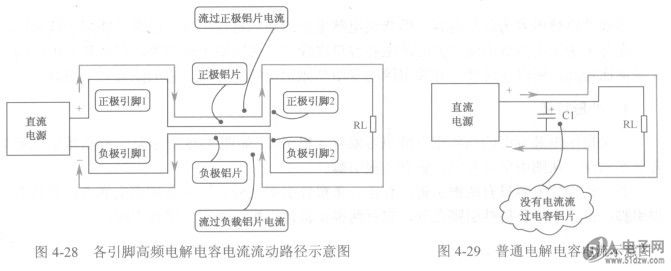

    图4-28各引脚高频电解电容电流流动路径示意图    图4-29普通电解电容电流示意图
    多端子电解电容具有良好的高频特性，它可以减小输出电压的脉动分量，可以抑制开关尖峰噪声。
    高频铝电解电容器还有多芯的形式，它将铝箔分成较短的若干小段，用多引出片并联连接，这样可以减小容抗中的电阻成分。同时，采用低电阻率的材料并用螺杆作为引出端子，以增强电容器承受大电流的能力。
    叠片电容
    叠片电容也称为无感电容，一般电解电容器的芯子都卷成圆柱形，等效串联电感较大。叠片电容的结构和书本相仿，因流过电流产生的磁通方向相反而被抵消，因而降低了电感的数值，具有更为优良的高频特性，这种电容一般做成方形，便于固定。
    四端叠片式高频电解电容器
    另有一种将四端和叠片相结合的四端叠片式高频电解电容器，它综合了两者的优点，高频特性更佳。
