存储器电路是用于存储打印机工作中程序的电路，M27C4001对此类电路进行识读时，重点是找到存储器与关联电路进行数据存、取的线路，以及存储器的基本供电条件，即找到电路的核心内容，完成对电路的识读过程。
    下面我们将Stylus C40UX/C20UX型喷墨打印机存储器电路作为识读案例，进行识图分析训练。图7-26所示为Stylus C40UX/C20UX型喷墨打印存储器电路的识图分析过程。北京昊天诚信科技有限公司

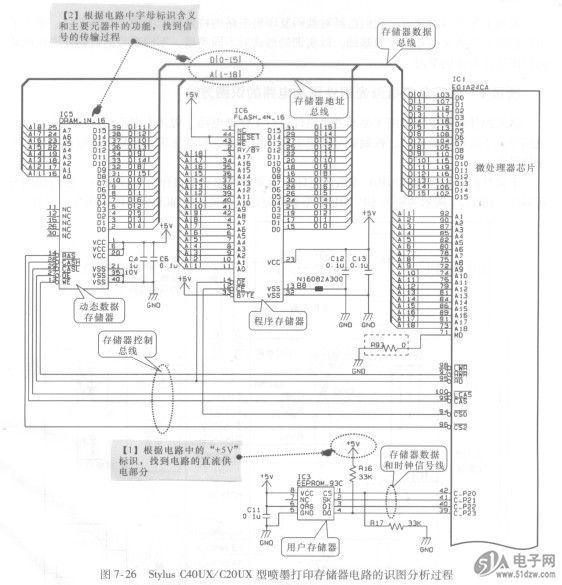

    图7-26  Stylus C40UX/C20UX型喷墨打印存储器电路的识图分析过程
    由图7-26分析可知，Stylus C40UX/C20UX型喷墨打印机存储器电路的识图过程如下：
    ●用户存储器IC3内部存有用户设置的各种数据，通过数据信号线和时钟信号线与微处理器进行信号传输。
    ●程序存储器IC6内部存有微处理器芯片的工作程序，通过地址总线和数据总线与微处理器进行信号传输。
    ●动态数据存储器IC5用于暂存计算机送给微处理器芯片处理的数据，并在微处理器芯片的控制下将其转换成控制喷墨头的驱动信号。
