前面我们提到，电抗会随XF2M-1015-1A着频率的变化而变化。这一特性可用于构建滤波器( filter)，即是允许某些频率的信号顺利通过，其他频率的信号则被衰减，如图1.23所示。


    所有滤波器都是从分压器电路派生出来的。对于图中这个滤波器，分压器的上臂是    y一只电容，下臂是一只电阻。前面我们讲到，直流时电容呈开路特性。因此，这个滤波器在直流时有无穷的衰减——即是隔断(block)了直流。频率为无穷大时，电容呈短路特性，滤波器没有任何衰减，所以这个滤波器被称为高通( high-pass)滤波器，见图1.24。

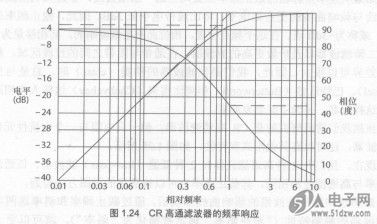

    图1.24 CR高通滤波器的频率响应


    图中的频率是按对数刻度来画出的，这样可覆盖宽广的频率范围。对于幅度来说，当需要对数刻度的单位时，工程师们发明了分贝(dB)。因为这个可用于频率的对数刻度单位已被使用，所以，工程师们就借用音乐界所用的倍频程(octave)来作单位。1个倍频程袁示频率升高1倍或减小一半，对应于钢琴键盘上8个白键的跨度。
    滤波器的频响曲线有3个不同区域：阻带( stop-band)、过渡区(cut-off)和通带(pass-band)。
    阻带就是信号被阻或被衰减的区域。对于图1.23的滤波器，频率越低，衰减越大，成反比关系。从图1.24可以看到，在频率较低的区域，频响曲线的形状变为一条斜直线。若我们测量这条线的斜率，将会发现它渐近于6dB/oct（即每倍频程6dB）。
