各种功能的集成电路信号输入引脚的外电TQ2-L2-12V路特征各有不同，这里就常见集成电路信号输入引脚外电路特征和识图说明下列几个方面。
    音频前置放大器集成电路信号输入引脚外电路分析

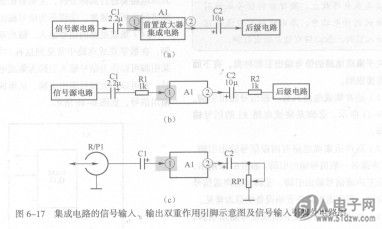

    音频前置放大器集成电路信号输入引脚外电路特征是：音频前置放大器集成电路的信号输引脚通过耦合电路与信号电路相连。图6-17(a)、(b)所示是两种音频前置放大器集成电路信号输入引脚外电路，电路中的Al是音频前置放大器集成电路，①脚为信号输入引脚，②脚为信号输出引脚。Al的前级电路是信号源电路，在不同的整机电路中，具体的信号源电路是不同的。
    图6-17( a)所示电路中，集成电路Al的信号输入引脚①脚与信号源电路之间只有一只电容Cl。由于该电路是音频前置放大器电路，所以信号源电路与Al之间的耦合电容Cl容量比较大，为2.2F。
