正极性电源供电的PNP型三极管固定式偏置电路
发布时间:2013/7/3 20:24:14 访问次数:1605
正极性电源供电的PNP型三极管固定式偏置电路

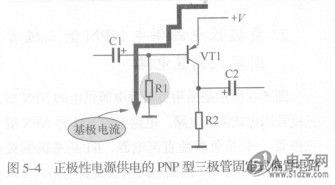

图5-4所示是采用正极性电源供电的PNP型三极管固定式偏置电路。电路中的VT1是PNP型三极管，+V是正极性直流电源，Rl是基极偏置电阻。Rl构成VT1的固定式基极偏置电路，可以为VT1提供基极电流。基极电流从正极性电源+V端流入发射极，从基极流出再经电阻Rl到达地线。
图5-4正极陛电源供电的PNP型三极管固定式偏置电路
负极性电源供电的PNP型三极管固定式偏置电路

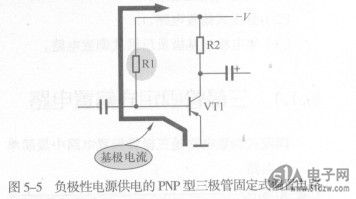

图5-5所示是采用负极性电源供电的PNP型三极管固定式偏置电路。电路中的VT1是PNP型三极管，-V是负极性直流电源，Rl是基极偏置电阻。Rl构成VT1的固定式基极偏置电路，可以为VT1提供基极电流。基极电流从地线流入发射极，从基极流出再经电阻Rl到达负极性电源-V端。图5-5负极性电源供电的PNP型三极管固定式偏置电路
正极性电源供电的PNP型三极管固定式偏置电路
图5-4所示是采用正极性电源供电的PNP型三极管固定式偏置电路。电路中的VT1是PNP型三极管，+V是正极性直流电源，Rl是基极偏置电阻。Rl构成VT1的固定式基极偏置电路，可以为VT1提供基极电流。基极电流从正极性电源+V端流入发射极，从基极流出再经电阻Rl到达地线。
图5-4正极陛电源供电的PNP型三极管固定式偏置电路
负极性电源供电的PNP型三极管固定式偏置电路
图5-5所示是采用负极性电源供电的PNP型三极管固定式偏置电路。电路中的VT1是PNP型三极管，-V是负极性直流电源，Rl是基极偏置电阻。Rl构成VT1的固定式基极偏置电路，可以为VT1提供基极电流。基极电流从地线流入发射极，从基极流出再经电阻Rl到达负极性电源-V端。图5-5负极性电源供电的PNP型三极管固定式偏置电路
