这就是说，如果设IX为输入电流，IY为输出G6E-134P-12V电流，那么这个电路就是把输人电流Ix的平方输出的电路。通常设计平方电路时，即使委托他人也还存在困难。现在知道了跨导线性原理，就可以使用式(12.13)自己组成平方电路。
    现在来使用PSpice确认电路的工作。图12.4示出模拟用的电路。晶体管模型利用包含在TORAGI. LIB中的理想晶体管器件的QNDEF。图12.5示出模拟的结果。如果输入电流Ix增加为ImA、2mA，IY则增大为ImA、4mA，表明按平方特性变化。严格来说，比平方值稍微小些，这是因为解析时忽略了基极电流的缘故。

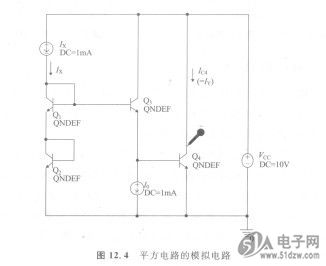

    图12.4平方电路的模拟电路


    由忽略基极电流所引起的误差，在增大晶体管模型的电流放大倍数口(参数BF)后，可以再次进行模拟确认。例如，把QNDEF的电流放大倍数由p=100变更为p=iooo，把模型文件TORAGI. LIB内的QNDEF的定义改写为
    MODEL QNDEF NPN BF=1000
    再次进行模拟。www.xluic.com
