图4-43所示是一种由二极管构成的RY12W-K自动控制电路，又称ALC电路（自动电平控制电路），它在磁陛录音设备中（如卡座）的录音电路中经常应用。


    1．电路分析准备知识
   二极管的单向导电特性只是说明了正向电阻小、反向电阻大，没有说明二极管导通后还有哪些具体的特性。

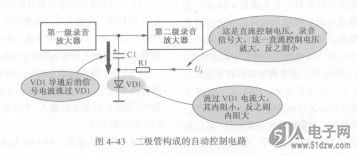

   图4-43二极管构成的自动拄制电路
   ALC电路在磁性录音设备（如卡座）的录音电路中，录音时要对录音信号的大小幅度进行控制，了解下列几点具体的控制要求有助于分析二极管VD1自动控制电路。
    (1)在录音信号幅度较小时，不控制录音信号的幅度。
    (2)当录音信号的幅度大到一定程度后，_开始对录音信号幅度进行控制，即对信号幅度进行衰减，对录音信号幅度控制的电路就是ALC电路。
    (3) ALC电路进入控制状态后，要求录音信号愈大，对信号的衰减量愈大。
    通过上述说明可知，电路分析中要求有比较全面的知识，这需要在不断的学习中日积月累。
