对这个电路的环路增益进行与前面相G6B-2014P-KE-24V(08Y8C)同的模拟，得到了图8.9的结果。这个图中可以得到环路增益的直流增益是166.4dB，GB积为7.43MHz，相位余量为58^。。把这个结果与前面没有抬高的电路作比较，可以看出，GB积、相位余量几乎没有变化，而直流增益是166. 4dB，大幅度地提高了166. 4dB -83. 8dB=82. 6dB。也许有这样的疑问，直到0.OIHz附近增益都提高了，这有什么实用的价值吗？它的优点是，使用这样的方法，就能够独立于GB积，不受约束地获得直流增益。

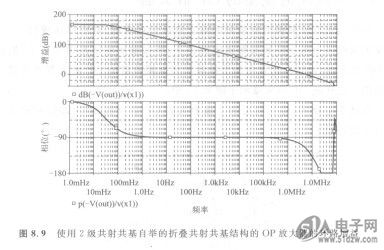

圈8.9使用2级共射共基自举的折叠共射共基结构的()P放大器的环路增益
    图8.10中示出输入了正弦波的情况下的瞬态解析的结果。可以确认就像设计的那样，正好作为2信的放大电路在工作。

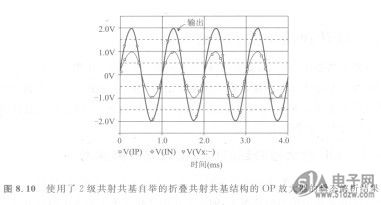

    图8.10使用了2级共射共基自举的折叠共射共基结构的OP放大器的瞬态解析结果


    还有，如果共射共基电路的环路增益下降，可以给OP放大器整体的环路增益成对地插入接近极点和零点的配置。这种极点和零的成对的配置对于OP放大器电路整体的稳定性几乎没有影响，不过可能会使响应时间劣化，因而在对响应时间要求非常高的应用中，例如流水线型A-D转换器的第1级的OP放大器之类时，必须引起注意。详细情况可参看文献[1]。
