多层型片式电感器也是目前使用GS-SH-205T很多的一种电感器，它具有可靠性高，抗干扰能力强，无引线、体积小巧等诸多特点，适合高密度安装，广泛应用于音响、汽车电子、通信等混合电路中。图5-22所示为它的结构示意图。

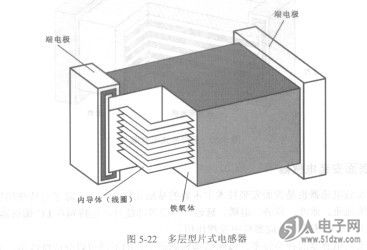

    图5-22多层型片式电感器


    这种电感器的结构与多层片式瓷介电容器的结构十分相似，是由铁氧体浆料和导电浆料交替印刷叠层后，经高温烧结形成具有闭合磁路的整体，最后再用模塑壳体封装。
    卷绕型片式电感器
    卷绕型片式电感器较绕线型和多层型片式电感器相比用量较小，它是在柔性铁氧体薄片上印制导体浆料，然后卷绕成圆柱体，烧结成一个整体。这种电感器的制作成本较低，但由于其表面安装时接触面积较小，故表面安装性不够理想。
