表面安装电感器
发布时间:2013/6/18 20:09:53 访问次数:875
表面安装电感器也是表GJ-SH-105DM面安装技术中重要的基础元件之一，它除了与传统的插装电感器有相同的扼流、滤波、调谐、退耦、延迟、补偿等功能外，还特别在LC调谐器、LC滤波器以及LC延迟线等多功能器件中发挥作用。
表面安装电感器的种类较多，按照结构和制造工艺的不同可以分成绕线型、多层型和卷绕型三类片式电感器。
绕线型片式电感器
绕线型片式电感器是目前使用最多的一种电感器，它的结构几乎仍然沿袭传统插装电感器的结构，是采用将特殊的细导线（线圈）缠绕在高性能、小尺寸的磁芯上（低电感时用陶瓷作为磁芯，大电感时用氧化铁作为磁芯），再加上外电极（取代了传统插装电感器的引线以适应表面安装）。然后，在外表面涂敷环氧树脂后用模塑壳体封装而成。图5-21所示为绕线型片式电感器的结构示意图。

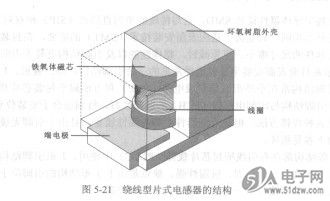

图5-21 绕线型片式电感器的结构
表面安装电感器的种类较多，按照结构和制造工艺的不同可以分成绕线型、多层型和卷绕型三类片式电感器。
绕线型片式电感器
绕线型片式电感器是目前使用最多的一种电感器，它的结构几乎仍然沿袭传统插装电感器的结构，是采用将特殊的细导线（线圈）缠绕在高性能、小尺寸的磁芯上（低电感时用陶瓷作为磁芯，大电感时用氧化铁作为磁芯），再加上外电极（取代了传统插装电感器的引线以适应表面安装）。然后，在外表面涂敷环氧树脂后用模塑壳体封装而成。图5-21所示为绕线型片式电感器的结构示意图。
图5-21 绕线型片式电感器的结构
表面安装电感器也是表GJ-SH-105DM面安装技术中重要的基础元件之一，它除了与传统的插装电感器有相同的扼流、滤波、调谐、退耦、延迟、补偿等功能外，还特别在LC调谐器、LC滤波器以及LC延迟线等多功能器件中发挥作用。
表面安装电感器的种类较多，按照结构和制造工艺的不同可以分成绕线型、多层型和卷绕型三类片式电感器。
绕线型片式电感器
绕线型片式电感器是目前使用最多的一种电感器，它的结构几乎仍然沿袭传统插装电感器的结构，是采用将特殊的细导线（线圈）缠绕在高性能、小尺寸的磁芯上（低电感时用陶瓷作为磁芯，大电感时用氧化铁作为磁芯），再加上外电极（取代了传统插装电感器的引线以适应表面安装）。然后，在外表面涂敷环氧树脂后用模塑壳体封装而成。图5-21所示为绕线型片式电感器的结构示意图。
图5-21 绕线型片式电感器的结构
表面安装电感器的种类较多，按照结构和制造工艺的不同可以分成绕线型、多层型和卷绕型三类片式电感器。
绕线型片式电感器
绕线型片式电感器是目前使用最多的一种电感器，它的结构几乎仍然沿袭传统插装电感器的结构，是采用将特殊的细导线（线圈）缠绕在高性能、小尺寸的磁芯上（低电感时用陶瓷作为磁芯，大电感时用氧化铁作为磁芯），再加上外电极（取代了传统插装电感器的引线以适应表面安装）。然后，在外表面涂敷环氧树脂后用模塑壳体封装而成。图5-21所示为绕线型片式电感器的结构示意图。
图5-21 绕线型片式电感器的结构
