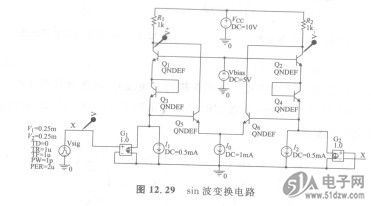

现在对正弦波发生电路AS5030进行模拟，以确认它的工作。由表达式知道，当给。in函数变换电路输入振幅从x一一0.5变化到z一+o．5的三角波时，就可以发生连续的sin函数。图12.29示出模拟用的电路。输入的三角波由脉冲信号源生成。由于输出信号变成差信号，所以用电阻进行电流一电压变换后，使用差动探针取出。

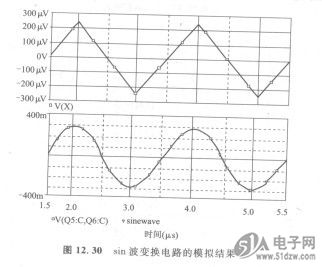

     图12. 30示出瞬态解析的结果。上面是输入的三角波，下面由三角波变换成的正弦波上，还摞着理想的正弦波。可以看出，由三角波变换成的正弦波输出信号，与理想的正弦波几乎重合，可以说输出的差不多就是理想的正弦波。典型的函数发生器中，是通过使用二极管的折线近似由三角波生成正弦波的。但是，由于二极管作为开关使用，所以在示波器上看得到折线近似的棱角，令人懊丧。如果使用基于跨导线性原理的正弦波变换电路，即使用示波器显示的效果也很好，能保证电路设计的进行。
